MINI - CAPTEUR PNEUMATIQUE
|
|
Objectif : Assemblage du Mécanisme
Ouvrir le fichier :
qui se trouve dans le répertoire
: pieces_MiniCapteur
Ouvrir ensuite les fichiers suivants :
;
;
;
;
;
;
;
;

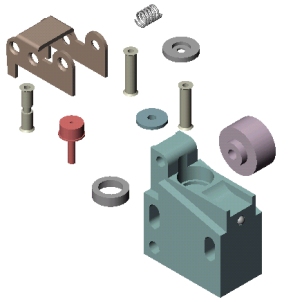

Vous devez obtenir une fenêtre
identique à celle ci :
Procéder à l'assemblage
des pièces en mettant en place les contraintes au moyen de la fonction
,
on vous donne ci-dessous une vue de détail du montage vous indiquant l'ordre
de montage des pièces à l'intérieur du corps. En ce qui concerne le montage
des axes sur le levier, l'axe rainuré se monte dans le perçage central.
Montrer votre travail au professeur !
