MINI - CAPTEUR PNEUMATIQUE
|
|
Objectif : Réalisation de la mise en plan de l'éclaté du Mécanisme
Une fois l'éclaté réaliser, nous allons
procéder à la mise en plan du dessin, la première étape consiste à la mise en place
du dessin sur la feuille, à la numérotation des pièces, et à la supression d'arrêtes
inutiles sur le dessin.
ouvrir le document "Fond de
plan A4V LFM" dans "TP MiniCapteur/feuille" et effectuer la mise
en plan de l'éclaté en vue isométrique.
Vous pouvez maintenant sauvegarder votre travail dans :
C:\Mesdocuments\VotreClasse\votre repertoire

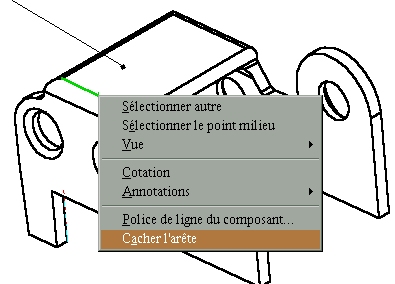

Sur certaines pièces
apparaissent des arrêtes indésirables qui n'ont pas lieu d'apparaître sur le
dessin, on peut les supprimer de la manière suivante : Sélectionner l'arrête
à supprimer avec la souris puis choisir l'option cacher l'arrête avec le bouton
droit de la souris.
Mettre les repères des pièces: Insertion/Annotation / bulles automatiques.
Vous pouvez ensuite positionner les repères convenablement pour une meilleure
présentation.
Ensuite mettre le titre: MINI-CAPTEUR PNEUMATIQUE

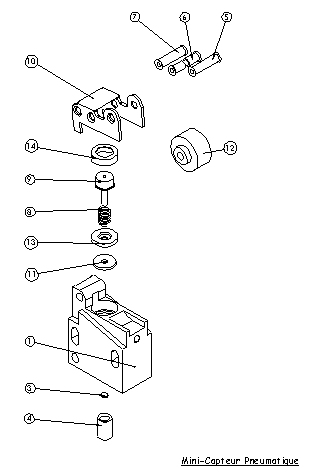

Une fois ces opérations réalisées, vous devez obtenir un résultat similaire à l'image ci-dessous :
